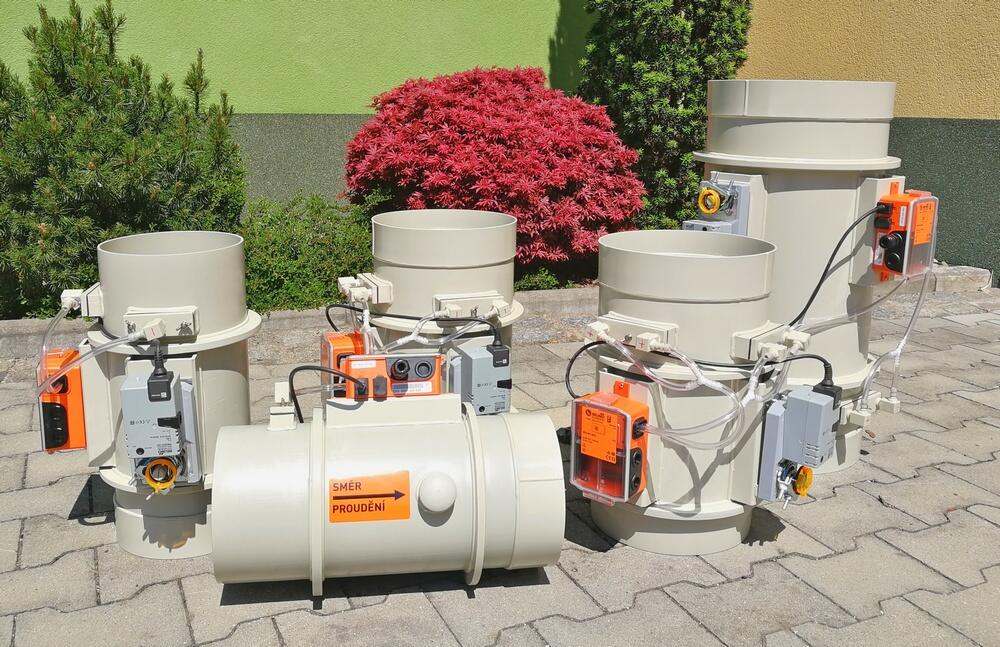

Regulátory průtoku z plastů
Touto chytrou regulací lze vhodně kontrolovat a udržovat vnitřní kvalitu vzduchu v budovách, kontrolovat podtlak či přetlak v místnostech, řídit odsávání laboratorních digestoří nebo zajišťovat dostatečný odtah z průmyslových aplikací.
Koncepce řešení vychází z atypické kruhové regulační klapky, na kterou je osazena elektronická logická jednotka pro komunikaci a zpracování signálů, servopohon (ve standardním nebo rychlém provedení případně s havarijní funkcí).
S regulátory průtoku může uživatel lehce komunikovat (odečítat hodnoty, nahrávat nové parametry atd.) pomocí mobilních či počítačových aplikací.
Regulátory průtoku se vyrábí z materiálů PVC, PP, PPs nebo PE dle požadavku zákazníka. Těsnící prvky jsou z materiálu EPDM, spojovací materiál je v provedení nerez.
Regulátory průtoku lze po stránce těsnosti při uzavřeném listu kategorizovat dle ČSN EN1751 do třídy 3 a do třídy B pro netěsnost pláště.
Soubory ke stažení:
Popis funkce
Regulátory průtoku typu RVPK snímají vsuvnými čidly diferenční tlak v potrubí. Tlak je pomocí PVC hadiček přiváděn do statického převodníku diferenčního tlaku, který rozdíl tlaku mění na elektrický signál, který je posílán do logické jednotky. Zde se porovná a vyhodnotí signál z převodníku tlaku s požadovanou/nastavenou hodnotou (příkaz z velínu budovy, ovladače digestoře, aj.). V případě rozdílu dostane servopohon pokyn pro změnu polohy listu klapky, čímž se upraví i objemový průtok vzdušiny.

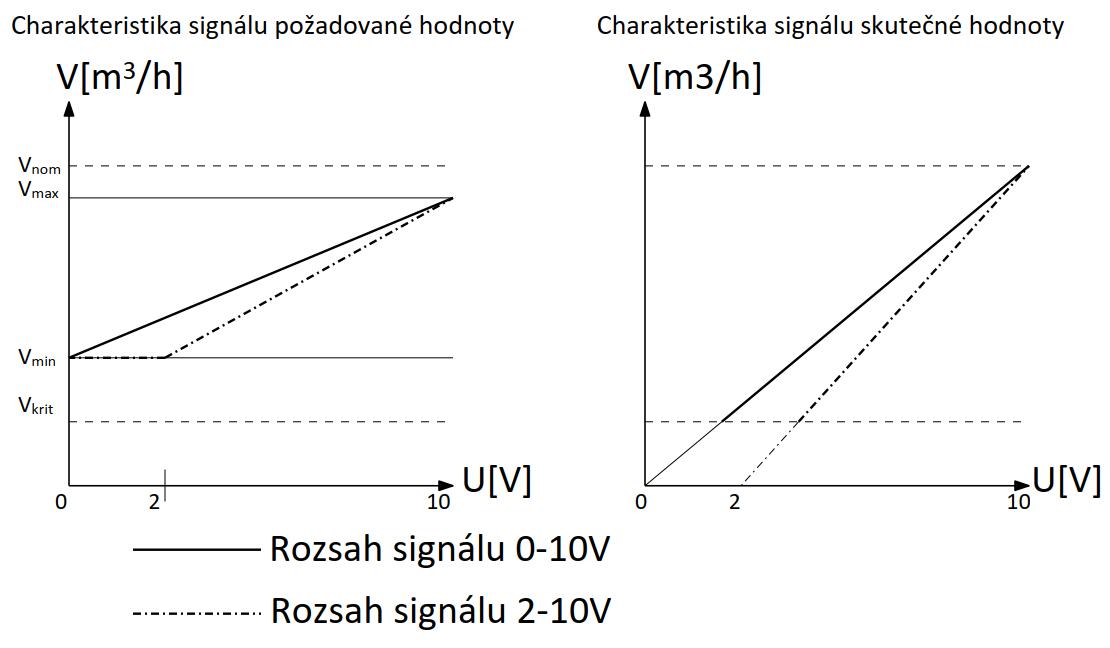

Pro signály skutečné a požadované hodnoty lze volit z rozsahu napětí 0-10 V nebo 2-10 V.
Rozsah regulace
Regulace objemového průtoku probíhá mezi několika předem nastavenými provozních hodnotami:
- Zavřeno - list klapky je v krajní poloze (zcela uzavřen). Průtok vzdušiny regulátorem je nulový.
- Otevřeno - list klapky je v krajní poloze (zcela otevřen, bez regulace). Průtok regulátorem závisí na dodávaném objemu vzdušiny.
Poloha zavřeno a otevřeno není považována za regulaci. Jedná se pouze o možné polohy listu klapky.
- Vkrit - konstrukčně dané minimum objemového průtoku, které ještě umožňuje regulaci. Pod touto hodnotou je již regulace nestabilní a může docházet k nežádoucímu uzavření klapky. Současně se může jednat tké o dolní mez uživatelského rozsahu.
- Vmin - hodnota musí být vždy menší nebo rovna hodnotě Vmax.
- Vmax - uživatelsky nastavená hodnota maximálního objemového průtoku vzduchu. Může nabývat hodnot 20–100 % Vnom.
- Vnom - výrobcem nastavená hodnota objemového průtoku při rychlosti proudění vzdušiny 13 m/s. Může se jednat také o horní mez uživatelského rozsahu.

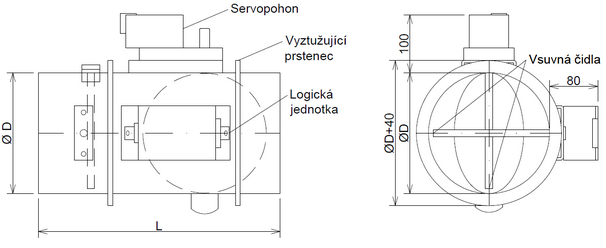

Schéma:
Objednávací kód:

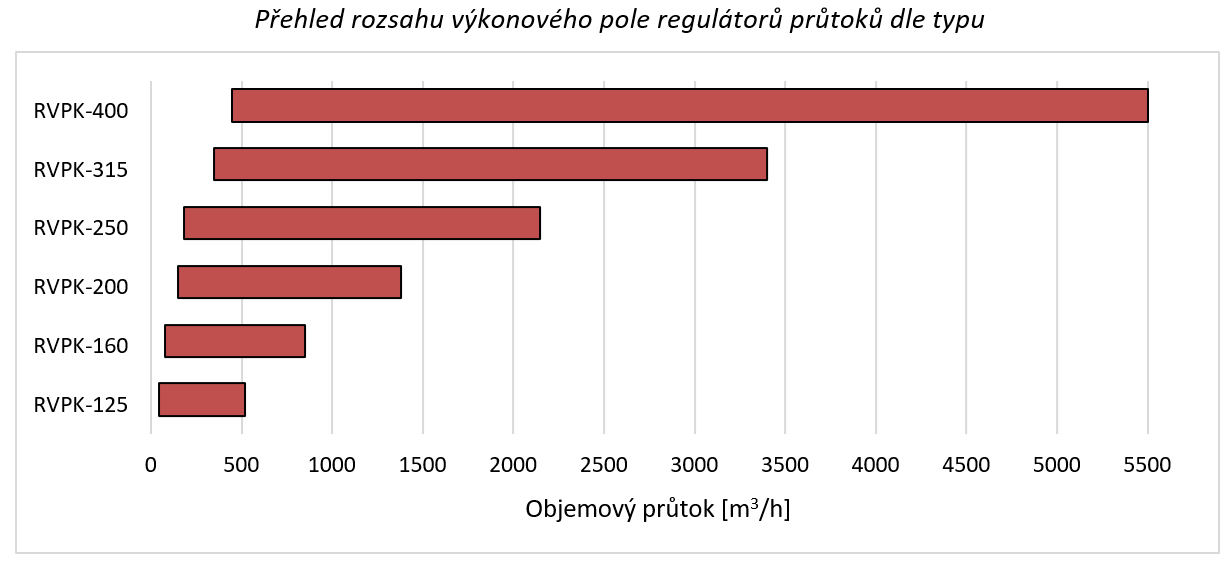

Označení | Průměr øD [mm] | Délka L [mm] | Vmin [m3/h] 1 | Vmax [m3/h]2 | Hmotnost [kg] | Materiálové provedení |
|---|---|---|---|---|---|---|
RVPK 125 | 125 | 400 | 45 | 520 | 2,2 |
PP, PVC, PPs, PE
|
RVPK 160 | 160 | 400 | 80 | 850 | 2,7 | |
RVPK 200 | 200 | 400 | 150 | 1380 | 3 | |
RVPK 250 | 250 | 400 | 180 | 2150 | 3,3 | |
RVPK 315 | 315 | 600 | 350 | 3400 | 5,7 | |
RVPK 400 | 400 | 600 | 450 | 5500 | 7 |
1. Z výroby nastavené, kdy uváděna hodnota Vmin = Vkrit.
2. Z výroby nastavené, kdy uváděna hodnota Vmax = Vnom.
