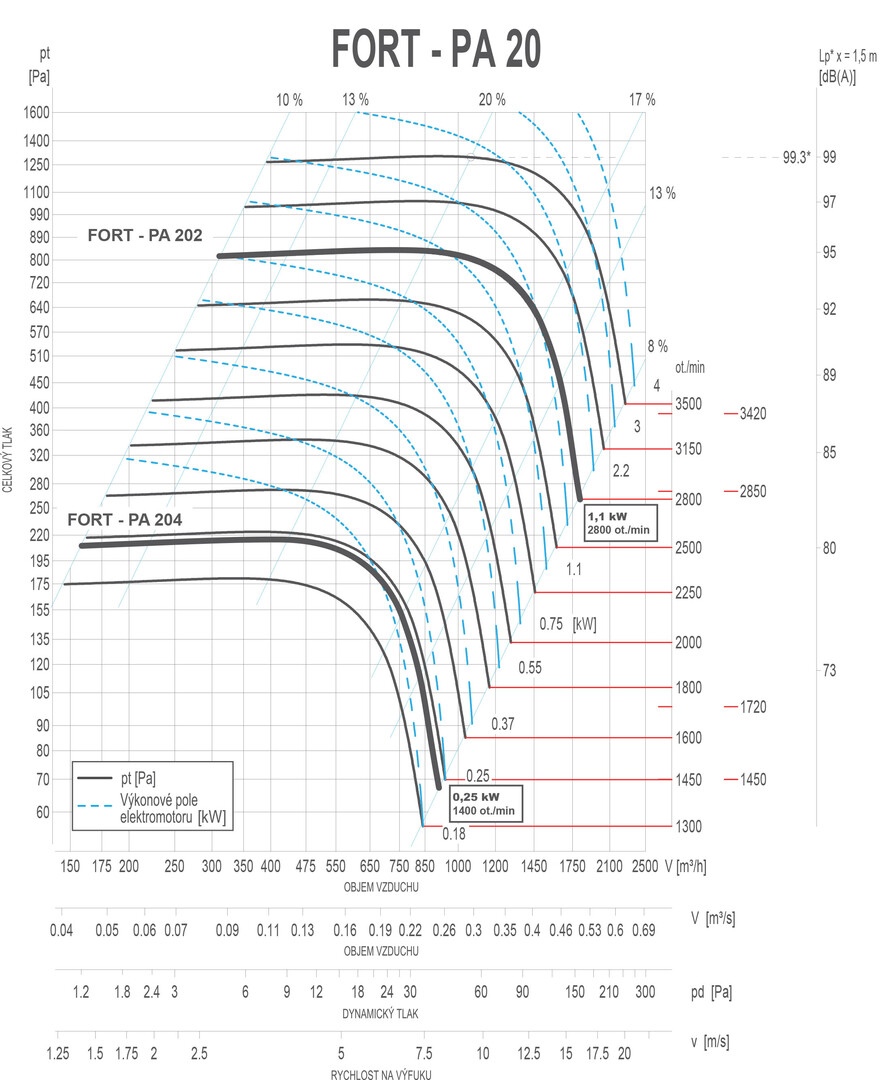

FORT - PA 204
Typ ventilátoru | Prostředí | Motor | Jmen. proud ** [A] | Tepelná ochrana** max. [-] | Hmotnost** max. [kg] | Připojovací rozměry* [mm] | |||
|---|---|---|---|---|---|---|---|---|---|
P [ kW ] | n [ min-1 ] | Počet pólů | Sání Ø | Výfuk Ø | |||||
FORT - PA 202 | BNV/EX | 1,10 | 2800 | 2 | 2,42 | 2,42 | 18 / 33 | 200 | 200 |
FORT - PA 204 | BNV/EX | 0,25 | 1400 | 4 | 0,84 | 0,84 | 10 / 21 | 200 | 200 |
* V případě výroby skříně z jiných než standardních materiálů může být výtlak ve čtyřhranném provedení
** Hodnoty se mohou lišit dle typu elektromotoru
| n [ min-1 ] | Celková hladina akustického výkonu Lw [dB] v oktávových pásmech | Lp* [dB(A)] | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 [Hz] | 125 [Hz] | 250 [Hz] | 500 [Hz] | 1000 [Hz] | 2000 [Hz] | 4000 [Hz] | 8000 [Hz] | ||
| 1300 | 90,7 | 92,7 | 90,7 | 91,7 | 87,7 | 82,7 | 74,7 | 66,7 | 77,8 |
| 1450 | 93,2 | 95,2 | 93,2 | 94,2 | 90,2 | 85,2 | 77,2 | 69,2 | 80,7 |
| 1720 | 96,9 | 98,9 | 96,9 | 94,9 | 96,9 | 88,9 | 80,9 | 72,9 | 84,3 |
| 2850 | 108,1 | 110,1 | 108,1 | 106,1 | 108,1 | 100,1 | 92,1 | 84,1 | 96,2 |
| 3420 | 112,2 | 114,2 | 112,2 | 110,2 | 109,2 | 107,2 | 96,2 | 88,2 | 99,2 |
* Hladina akustického tlaku ve vzdálenosti 1,5 m od ventilátoru v bodě jeho nejvyšší účinnosti.
