Filtrační boxy pro rámečkové filtry
Filtrační boxy pro rámečkové filtry
Třídy filtrace: G2-G4, M5, M6, F7-F9
Boxy pro rámečkové filtry (RA) se vyrábí ve 3 různých délkách (280, 300 a 350 mm) podle hloubky filtrační vložky (24, 48 a 96 mm).
Schéma:

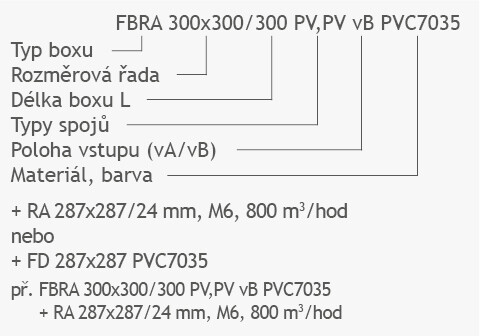

Objednávací kód:
Rozměry boxu [mm] | ||
|---|---|---|
A | B | L |
300 | 300 | 280 / 300 / 350 |
505 | 505 | 280 / 300 / 350 |
605 | 300 | 280 / 300 / 350 |
605 | 415 | 280 / 300 / 350 |
605 | 505 | 280 / 300 / 350 |
605 | 605 | 280 / 300 / 350 |
Rozměry filtru [mm] | Průtok | ||
|---|---|---|---|
šířka | výška | hloubka | |
287 | 287 | 25 / 48 / 96 | 800 - 900 |
490 | 490 | 25 / 48 / 96 | 1 200 - 2 200 |
592 | 287 | 25 / 48 / 96 | 1 500 - 1 700 |
592 | 402 | 25 / 48 / 96 | 1 800 - 2 200 |
592 | 490 | 25 / 48 / 96 | 1 200 - 2 200 |
592 | 592 | 25 / 48 / 96 | 3 000 - 3 400 |
